高精密半导体表面处理设备领军企业

一鼎工业 泰州站

公司成立于2012年,深耕半导体表面处理设备领域12年,2025年细分市场占有率达16.07%居国内第一。以高精密半导体电子元件表面处理设备为主导,集成数字化管理系统实现产研可视,致力于打破国外技术垄断并打造行业龙头企业。

2025年国内细分市场占有率达16.07%,位列全国第一,稳居半导体引线框架制造及设备开发行业龙头地位。
由2位国家级人才博士牵头55人研发团队,建立省级工程技术中心与外专工作室,累计获授权专利142件,含发明专利32项及PCT专利3项。
国际首创晶圆化学镀钨/铑合金溶液,独创脉冲逆向电解与散花式喷射技术,解决镀层不均匀、致密性差等难题,填补国内技术空白。
深度集成ERP、OA、CAD及三维模具数据库,打造全数字化电镀研发平台,实现产品研发与生产数据全流程可视化贯通。
2022年参与修订1项国家标准,荣获中国表面工程协会科学技术三等奖,主导并推动行业技术规范与质量标准制定。
通过武器装备质量管理体系认证,核心产品技术指标达国际领先水平,广泛适配半导体、光电显示、航空航天等高精尖领域需求。

关于一鼎工业泰州站

昆山一鼎工业科技有限公司成立于2012年,位于江苏昆山,占地1800平方米,员工292人。公司专注半导体表面处理设备研发制造,由国家级博士领衔55人研发团队,获授权专利142件。公司打破国外垄断,核心设备成功替代进口,精度与效率达国际领先。深度协同华天科技、富士康等龙头企业,累计服务超500家企业,获武器装备质量管理体系认证及多项省级科研平台资质,是我国半导体产业链上游核心供应商。


咨询热线:13862621287

一鼎工业

核心产品

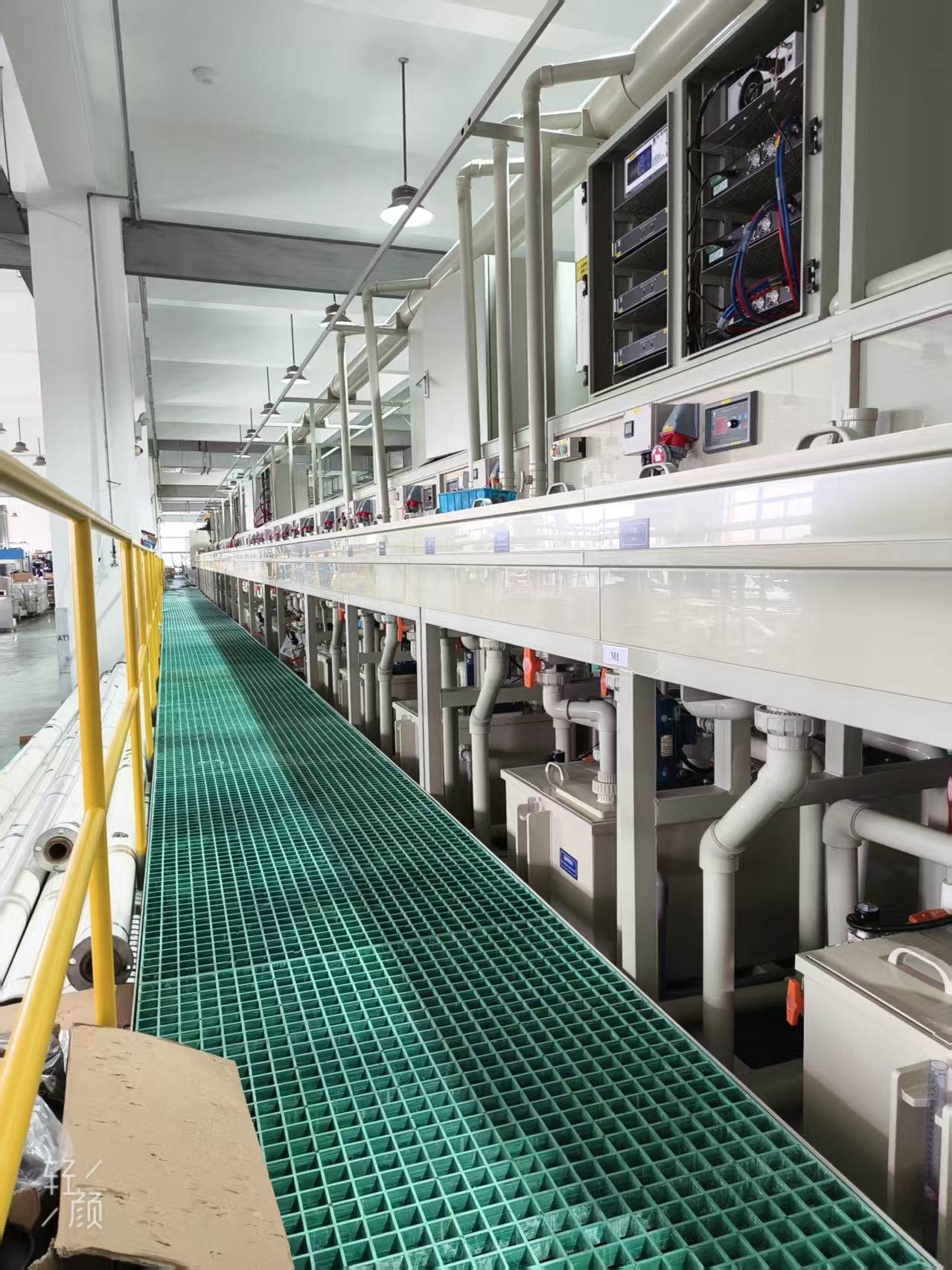

泰州生产线
泰州生产线

我的优势

超高精度

设备加工精度突破±0.02毫米,镀区横纵向精度提升至±3.5mil,膜厚误差率控制在10%以内,满足芯片微间距严苛要求。

高效节能

创新电镀工艺使处理时间缩短6倍以上,生产效率提升20%,整体能耗大幅降低40%,显著优化客户长期运营成本。

卓越良率

独创表面处理技术使半导体表面粗糙度可控至Ra0.2μm,产品成品率高达97%,材料损耗严格控制在5%以内。

智能预判

率先构建全球首个电镀数字孪生系统,实现工艺波动预判精度高达99.5%,保障生产全流程稳定与零差错运行。

优异防护

首创高致密性镀层溶液具备强抗腐蚀性与优异致密性能,有效提升晶圆及器件信号传输稳定性,降低功率损耗。

深度定制

掌握0.15毫米超精密电镀技术,可针对芯片连接器微间距等特种工况灵活定制,全面适配复杂生产场景需求。
